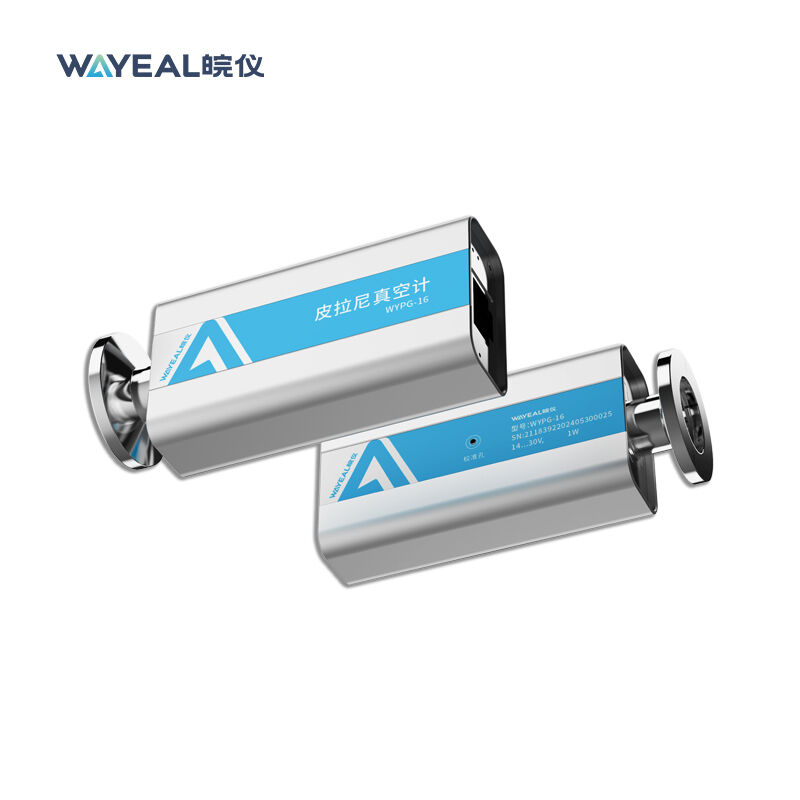

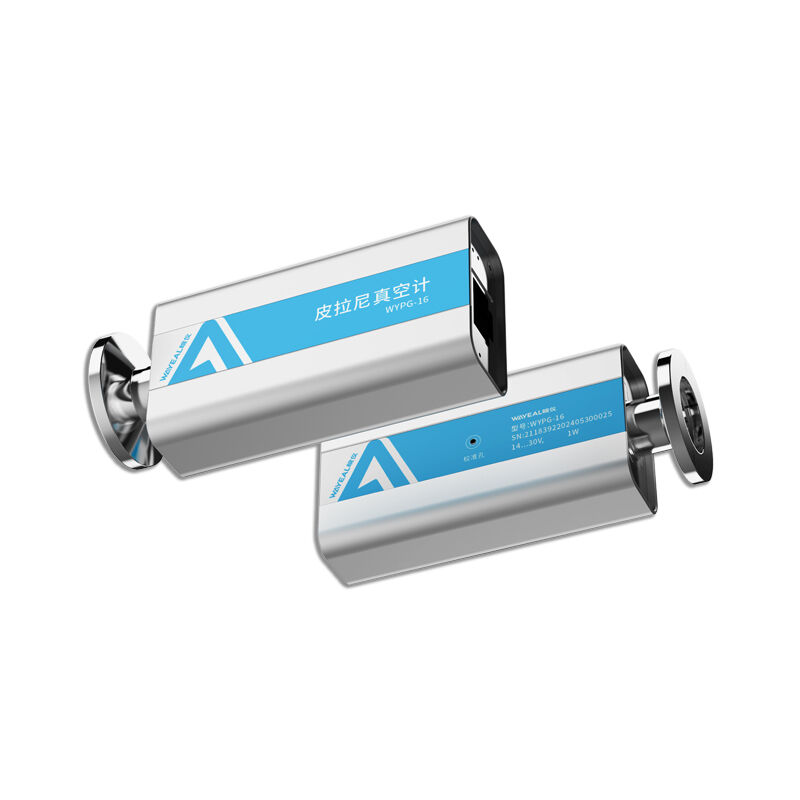

হিলিয়াম ফুটো ডিটেক্টরের জন্য স্টেইনলেস স্টীল পিরানি ভ্যাকুয়াম গেজ

পিরানি ভ্যাকুয়াম গেজের প্রবর্তন

পিরানি ভ্যাকুয়াম মিটার হিলিয়াম ম্যাস স্পেকট্রোমিটার ফুটো ডিটেক্টরের ভ্যাকুয়াম সিস্টেমের একটি মূল সেন্সর।মাঝারি থেকে নিম্ন ভ্যাকুয়াম পরিসরে চাপ পরিমাপের জন্য ব্যবহৃত হয় (বিশেষত রুক্ষ পাম্পিং পর্যায়ে)এর মূল সেন্সিং উপাদানটি সাধারণত টংস্টেন বা নিকেল এর মতো ধাতু থেকে তৈরি হয়, যখন সামগ্রিক হাউজিংটি স্টেইনলেস স্টিলের তৈরি হয়।

পিরানি ভ্যাকুয়াম গেজের ফাংশন

পিরানি ভ্যাকুয়াম গেজ হিলিয়াম ভর স্পেকট্রোমিটার ফুটো ডিটেক্টরগুলিতে "প্রক্রিয়া মনিটর" এবং "সিস্টেম প্রটেক্টর" এর ভূমিকা পালন করে, এর নির্দিষ্ট ফাংশনগুলি নিম্নরূপঃ
রফ পাম্পিং (ফোরলাইন) ভ্যাকুয়াম চাপ পর্যবেক্ষণঃ
যখন ফুটো ডিটেক্টর চালু হয়, তখন যান্ত্রিক পাম্পকে প্রথমে বায়ুমণ্ডলীয় চাপ থেকে ভ্যাকুয়াম সিস্টেমকে অপেক্ষাকৃত কম চাপে (সাধারণত 10 Pa থেকে 0.1 Pa এর অর্ডার) সরিয়ে নিতে হবে।পিরানি গেজ রিয়েল টাইমে এই পর্যায়ে চাপ পরিবর্তন পর্যবেক্ষণ এবং যন্ত্র ইন্টারফেসে তাদের প্রদর্শন.
উচ্চ ভ্যাকুয়াম ভ্যালভ খোলার জন্য একটি ইন্টারলক সংকেত প্রদান (কোর সুরক্ষা ফাংশন):
ফুটো ডিটেক্টরের কোর মাস স্পেকট্রোমিটার চেম্বার শুধুমাত্র উচ্চ ভ্যাকুয়াম অবস্থার অধীনে কাজ করতে পারে (সাধারণত 0.1 Pa এর নিচে) ।যদি উচ্চ ভ্যাকুয়াম ভালভটি (যান্ত্রিক পাম্পকে ডিফিউশন পাম্প/টার্বোমোলিকুলার পাম্পের সাথে সংযুক্ত করে) সামনের চাপ যথেষ্ট কম হওয়ার আগে খোলা হয়, এটি উচ্চ ভ্যাকুয়াম পাম্পকে মারাত্মকভাবে ক্ষতিগ্রস্ত করতে পারে এবং পুরো সিস্টেমকে দূষিত করতে পারে।
পিরানি গেইজটি যন্ত্রের নিয়ন্ত্রণ ব্যবস্থার সাথে যুক্ত।কন্ট্রোল সিস্টেম শুধুমাত্র উচ্চ ভ্যাকুয়াম ভালভ খুলতে এবং turbomolecular পাম্প শুরু করতে অনুমতি দেবে যখন Pirani গেজ সনাক্ত করে যে সামনের লাইন চাপ একটি পূর্বনির্ধারিত নিরাপত্তা থ্রেশহোল্ডের নিচে হয়এটি অত্যন্ত ব্যয়বহুল উচ্চ ভ্যাকুয়াম পাম্প এবং ভর স্পেকট্রোমিটারকে রক্ষা করার জন্য একটি গুরুত্বপূর্ণ নিরাপত্তা ব্যবস্থা।
সিস্টেমের অবস্থা এবং ফুটো অবস্থানের নির্ণয়ের ক্ষেত্রে সহায়তা করাঃ
পাম্পিংয়ের সময় চাপের হ্রাসের হার এবং চূড়ান্ত স্থিতিশীল চাপ অর্জন করা,প্রাথমিকভাবে এটি নির্ধারণ করা সম্ভব যে সিস্টেমে একটি বড় ফুটো রয়েছে (চাপ ধারাবাহিকভাবে হ্রাস পায় না) বা উল্লেখযোগ্য অভ্যন্তরীণ আউটগ্যাসিং (চাপ ধীরে ধীরে হ্রাস পায়).
ফাঁস পরীক্ষার সময়, যদি হিলিয়াম স্প্রে না শুধুমাত্র একটি ভর স্পেকট্রোমিটার সংকেত প্রতিক্রিয়া সক্রিয় কিন্তু Pirani গেজ রিডিং একটি লক্ষণীয় বৃদ্ধি কারণ,এটি সাধারণত একটি অপেক্ষাকৃত বড় ফুটো উপস্থিতি নির্দেশ করে.
