7 ইঞ্চি রঙিন টাচ স্ক্রিন পিসিবি ফুটো সনাক্তকরণের জন্য হিলিয়াম ফুটো সনাক্তকারী

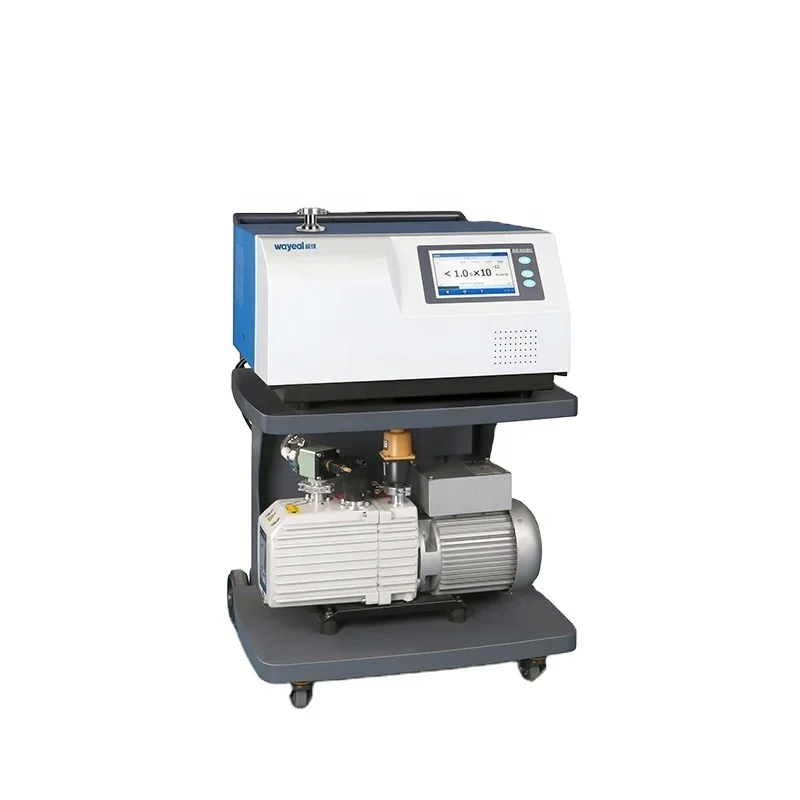

এসএফজে-২৩১ হিলিয়াম লিক ডিটেক্টরের প্রযুক্তিগত তথ্য

পিসিবি সিলড চেম্বারের জন্য হিলিয়াম ফুটো পরীক্ষা (ভ্যাকুয়াম মোড)

এই পদ্ধতিটি স্বাধীন সিলড গহ্বরযুক্ত সার্কিট বোর্ডগুলির জন্য ডিজাইন করা হয়েছে, যেমন চাপ সেন্সর বা এমইএমএস উপাদানগুলিকে সংহত করে।

1. প্রস্তুতি

• পিসিবি সমন্বয় সম্পূর্ণ এবং যান্ত্রিক ক্ষতি মুক্ত কিনা তা পরীক্ষা করুন।
• গহ্বর পৃষ্ঠ পরিষ্কার করুন তেল এবং ধুলো অপসারণ যা পরীক্ষা হস্তক্ষেপ করতে পারে। একটি DN25KF অ্যাডাপ্টার ব্যবহার করে SFJ-231 হিলিয়াম ফুটো ডিটেক্টর গহ্বর এর ভেন্ট পোর্ট সংযোগ,ফাঁস-মুক্ত পাইপিং নিশ্চিত করা (যদি প্রয়োজন হয় তবে হিলিয়াম দিয়ে পূর্ব-পরীক্ষা).
• AC220V, 50Hz/60Hz সরবরাহের সাথে ডিটেক্টরকে পাওয়ার দিন, স্টার্টআপের জন্য ≤2 মিনিট সময় দিন, তারপরে টাচস্ক্রিনের মাধ্যমে "ভ্যাকুয়াম মোড" নির্বাচন করুন এবং ডিজাইনের স্পেসিফিকেশন অনুযায়ী ফুটো হারের থ্রেশহোল্ড সেট করুন।

2. গহ্বর ইভাকিউশন

• অন্তর্নির্মিত বা বহিরাগত ভ্যাকুয়াম পাম্পটি সক্রিয় করুন যাতে অবশিষ্ট বায়ু হস্তক্ষেপ দূর করতে গহ্বরটি একটি বেস চাপ (সাধারণত ≤10Pa, গহ্বরের আয়তন এবং উপাদান অনুসারে সামঞ্জস্য করা হয়) পর্যন্ত খালি করা যায়।

3. হিলিয়াম ট্রেসার এবং ফুটো সনাক্তকরণ

• ছাঁচ বরাবর বাহ্যিকভাবে (যেমন, ঢাকনা-উপনিবেশ ইন্টারফেস) বা অভ্যন্তরীণভাবে ডেডিকেটেড চ্যানেলগুলির মাধ্যমে ট্রেস হিলিয়াম (He4) প্রয়োগ করুন। সংখ্যাসূচক, বার, বা বাঁক গ্রাফ ব্যবহার করে রিয়েল টাইমে ডিটেক্টরের প্রদর্শন পর্যবেক্ষণ করুন.যদি ফুটোর হার নির্ধারিত থ্রেশহোল্ড অতিক্রম করে (যেমন, 5.0×10−12 Pa・m3/s, পণ্যের মান অনুযায়ী নিয়ন্ত্রিত), ফুটোর হার এবং গহ্বর আইডি রেকর্ড করুন।

4তথ্য রেকর্ডিং ও বিশ্লেষণ

• ইউএসবি-র মাধ্যমে পরীক্ষার তথ্য রপ্তানি করুন যাতে ফুটো রিপোর্ট তৈরি করা যায় এবং মানের ট্র্যাসেবিলিটির জন্য আরএস২৩২/৪৮৫ ইন্টারফেসের মাধ্যমে উত্পাদন ব্যবস্থাপনা সিস্টেমে (যেমন, এমইএস) আপলোড করা যায়।
